KWZK-LB800系列漏电保护器小知识介绍

2023-04-21 08:41:13 华球(中国)

KWZK-LB800系列漏电保护器小知识介绍

01、什么是KWZK-LB800系列漏电保护器,有什么作用,一般用在哪里?

漏电保护器(又称漏电保护开关或漏保)是一种电气安全装置。将漏电保护器安装在低压电路中,当人体触电或电器漏电时,达到保护器所限定的动作电流值时,就会在限定的时间内动作,自动切断电源保护生命和设备安全。

30mA漏电保护器用于防止人身伤害(一般为30mA这个值是人体安全电流,当触电电流再大到一定值时,人就不能控制自己摆脱触电了,强度达到70-80mA对人生有致命危险),100mA-300mA漏电保护器用于预防电气火灾。

漏电保护装置一般安装在:

1、手握式或移动式用电设备;

2、建筑施工工地的用电设备;

3、环境特别恶劣的场所和潮湿场所;

4、住宅建筑每户进线开关或插座专用回路;

5、TT系统供电的用电设备;

6、与人体直接接触的医疗电气设备。

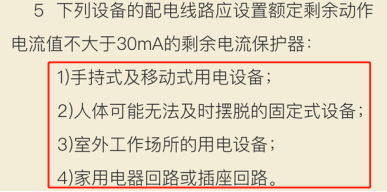

其中民用建筑电气设计标准GB51348-2019,7.5.5条第5点规定了下列设备的配电线路应设置额定剩余工作电流值不大于30mA剩余电流保护器。

图片关键词


特别注意

►这点需要注意►

《施工现场临时用电安全技术规范》中规定,“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置。”以上规定强调了:施工现场所有用电设备都要装设漏电保护器。因为建筑施工露天作业、潮湿环境、人员多变,再加上设备管理环节薄弱,所以用电危险性大,要求所有用电设备包括动力及照明设备、移动式和固定式设备等。当然不包括使用安全电压供电和隔离变压器供电的设备。

在日常电力施工作业时,一定要牢记电动工具应做到“一机一闸一保护”,连接电动机械及电动工具的电气回路应单独设开关或插座,并装设剩余电流动作保护器(漏电保护器),金属外壳应接地。

图片关键词


02、为什么进行了保护接零(接地)后,还要加装KWZK-LB800系列漏电保护器?

无论保护接零还是接地措施,其保护范围都是局限的。例如“保护接零”,就是把电气设备的金属外壳与电网的零线连接,并在电源侧加装熔断器。当用电设备发生碰壳故障(某相与外壳碰触)时,则形成该相对零线的单相短路,由于短路电流很大,迅速将保险熔断,断开电源进行保护。其工作原理是把“碰壳故障”改变为“单相短路故障”,从而获取大的短路电流切断保险。然而,工地的电气碰壳故障并不频繁,经常发生的是漏电故障,如设备受潮、负荷过大、线路过长、绝缘老化等造成的漏电,这些漏电电流值较小,不能迅速切断保险,因此,故障不会自动消除而长时间存在。但这种漏电电流对人身安全已构成严重的威胁。所以,还需要加装灵敏度更高的漏电保护器进行补充保护。

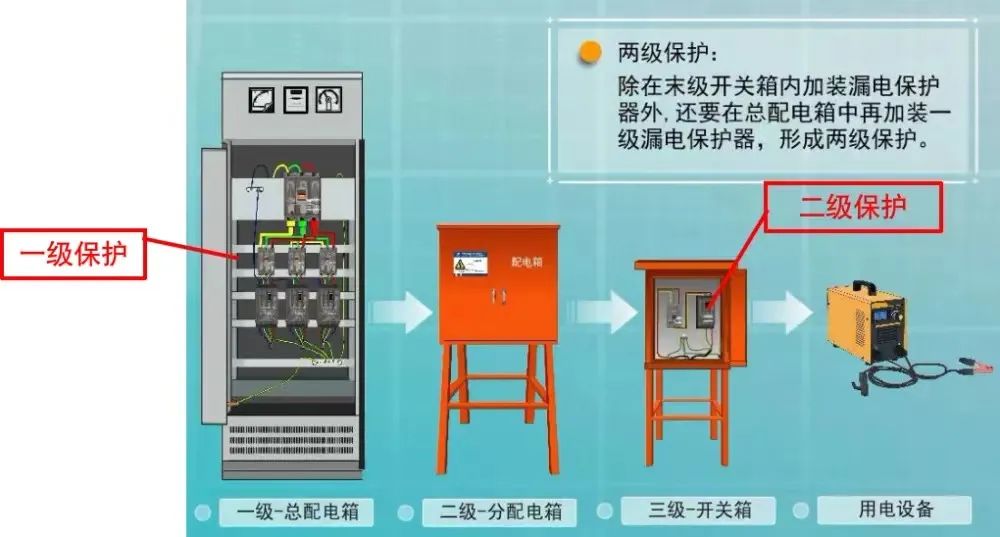

03、为什么要采用分级保护?

答:因为低压供配电一般都采用分级配电。如果只在线路末端(开关箱内)安装KWZK-LB800系列漏电保护器,虽然发生漏电时,能断开故障线路,但保护范围小;同样,若只在分支干线(分配箱内)或干线(总配电箱内)安装漏电保护器,虽然保护范围大,如果某一用电设备漏电跳闸时,将造成整个系统全部停电,既影响无故障设备的正常运行,又不便查找事故,显然这些保护方式都有不足之处。因此,应接线路和负载等不同要求,在低压干线、分支线路和线路末端,分别安装具有不同漏电动作特性的保护器,形成分级漏电保护网。


04、路灯配电系统KWZK-LB800系列漏电保护器怎么设置?

根据规范《低压配电设计规范》GB50054-2011第6.2.4条“当短路保护电器为断路器时,被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。”,因路灯照明线路较长,往往不满足上述要求。如果不满足,只能加装剩余电流保护。

要满足国标的要求路灯线路必须要安装漏电开关,不管是TT还是TN-S。

国标一:GB50054《低压配电设计规范》,里面要求5s内切断故障电流,路灯的长线路上过流保护器无法实现;

国标二:GB13955《剩余电流动作保护装置的安装和运行》,必须安装漏电开关的场合之一:户外用电设备,路灯当然是户外的用电设备了。 另外,户外用漏电开关选电磁式,否则用电子式的易受雷电干扰而频繁出现误动作。

    TN-S系统中,从变压器二次侧接出的PE线,严禁再与N线重复相接,否则漏电保护器发生误动作,如果经常误动作会很有可能导致使用单位把漏保直接拆除。路灯灯杆离地面10-30厘米处都有接线开孔,那就是接头位置,暴雨天气水淹到这个地方,容易发生漏电造成触电风险。高度在2.2米以下庭院灯,应加强人身安全接触保护。通常住宅小区内矮小的庭院灯具和人密切接触可能性比较大,尤其是小孩。建议选择30mA漏电保护器。


如果路灯采用TT系统,建议选择配电箱出线漏电电流为100毫安的漏电保护器,需要躲过正常泄露电流之矢量和,而路灯灯杆下设30mA,路灯和庭院灯属于三类负荷,即使跳闸对整个用电系统也无重大影响。
